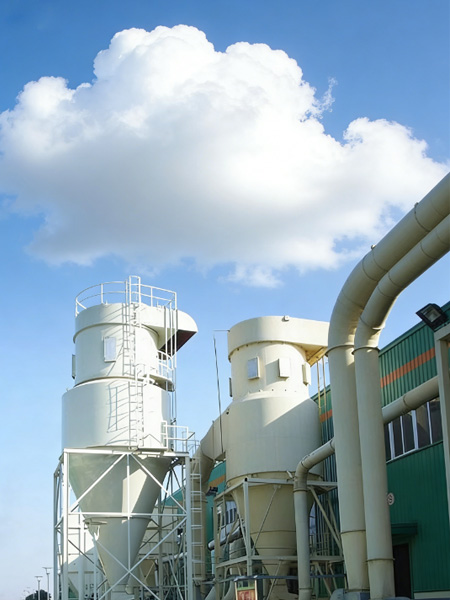

旋风除尘器的结构设计核心是创新服务气流旋转离心力、提升粉尘分离效率、降低设备阻力，同时兼顾运行稳定性和实用性，其关键设计要点集中在以下核心部件：
1.进风口设计
进风形式：优先选择切向进风或蜗壳式进风，这两种形式能让气流沿筒体内壁速度适宜形成稳定的旋转涡流，大的化离心力效果；避免轴向进风（仅适用于小型或特别工况）。
进风口尺寸与风速：进风口风速需控制在12–25m/s，风速过低离心力不足，过高则阻力骤增且易引发湍流。进风口的高宽比建议为2:1~4:1，可减少气流对冲，提升涡流稳定性。
蜗壳角设计：蜗壳式进风口的蜗壳角（气流进入的扩张角）需匹配筒体直径，一般控制在10°–15°，确认气流平稳过渡，避免局部涡流损耗。
2.筒体与锥体设计
筒体直径：筒体直径直接决定离心力大小——直径越小，离心力越大，除尘效率越高，但处理风量越小；需根据工况风量计算匹配，单筒直径通常不超过2.5m，大流量工况建议采用多管旋风除尘器组合。
筒体高度：筒体高度与排气管插入尺度相关，一般取筒体直径的1.5–2.0倍，过长会增加设备阻力，过短则气流旋转路径不足，粉尘分离不透彻。
锥体锥角与长度：锥体是粉尘汇聚下落的关键区域，锥角建议为20°–40°：锥角过大，粉尘易沿壁面反弹回流；锥角过小，会增加设备高度和阻力。锥体长度通常为筒体直径的2.0–3.0倍，延长粉尘沉降路径，减少二次夹带。
3.排气管设计
排气管插入尺度：排气管需插入筒体内部，插入尺度建议为筒体直径的0.3–0.7倍，且下端需低于进风口下边缘100–200mm，防止气流短路（未参与旋转的气流直接从排气管排出）。
排气管直径：排气管直径一般为筒体直径的0.4–0.6倍，直径过大，会降低内部负压梯度，导致粉尘逃逸；直径过小，会大幅增加设备阻力。
排气管形式：排气管出口可加装导流叶片，减少出口气流旋转损耗，降低系统阻力；排气管内壁需光滑，避免积灰堵塞。
4.排灰装置设计
密封性要求：排灰口是结构设计的重中之重，需要保护适当密封——若密封不严，外界空气会被吸入，形成上升气流，将已分离的粉尘重新卷起，造成二次夹带，直接导致除尘效率下降30%以上。
排灰装置选型：根据粉尘特性和工况选择合适的排灰设备，如星型卸料器（适用于干燥粉尘）、刮板输送机（适用于黏性粉尘），确认粉尘连续稳定排出，避免积灰堵塞。
排灰口直径：排灰口直径一般为锥体底部直径的0.15–0.25倍，过小易堵塞，过大则密封难度增加。
5.耐磨(以实际报告为主)与防腐(以实际报告为主)设计（工业工况适配）
耐磨(以实际报告为主)处理：对于较高硬度粉尘（如矿山、建材粉尘），筒体和锥体的内壁需加装耐磨(以实际报告为主)衬里（如铸石、耐磨(以实际报告为主)陶瓷、橡胶板），或采用耐磨(以实际报告为主)钢板（如NM400）焊接，重要防护气流冲刷的死角区域（如进风口正对的筒壁、锥体下部）。
防腐(以实际报告为主)处理：针对腐蚀性粉尘（如化工、冶金烟气），需选用不锈钢材质，或对碳钢内壁做防腐(以实际报告为主)涂层（如环氧树脂、聚四氟乙烯喷涂），防止设备壁面腐蚀变薄，影响结构强度和密封性。
6.附属结构设计
检修口设置：在筒体和锥体侧面设置检修口，方便日常清理积灰和设备维护，检修口需配备密封盖板，防止漏风。
支撑结构：根据设备尺寸和重量设计钢结构支架，确认设备安装稳固，避免运行时因振动导致结构变形。
